MM-300金相显微镜
MM-300金相显微镜
所属分类: MM-300金相显微镜

产品详情



产品概括

电脑型金相显微镜为三目倒置式金相显微镜,用于鉴别和分析各种金属和合金材料的组合结构,广泛应用在工厂或实验室进行铸件质量的鉴定,原材料的检验或材料处理后的金相组织分析,以及对表面喷涂等一些表面现象进行研究工作;是钢铁、有色金属材料、铸件、镀层的金相分析、地质学的岩相分析、以及工业领域对化合物、陶瓷等进行微观研究的有效手段。


调焦机构

采用底手位粗微调同轴调焦机构,左右侧均可调节,微调精度高,手动调节简单方便,用户能够轻松得到清晰舒适的图像。粗调行程为38mm,微调精度0.002。


机械移动平台

采用180×155mm的大尺寸平台,右手位设置,符合常规人群操作习惯。用户操作过程中,便于调焦机构与平台移动的操作切换,为用户提供更加高效的工作环境。


照明系统

落射式柯拉照明系统带可变孔径光阑和中心可调视场光阑,采用了自适应宽电压100V-240V,5W高亮度,长寿命LED照明。


电脑型金相显微镜配置表

光学系统:有限远色差光学系统

观察筒:45°倾斜,三目观察筒,瞳距调节范围:54-75mm,

分光比:80:20

目镜:高眼点大视野平场目镜PL10X/18mm

   高眼点大视野平场目镜PL10X/18mm,可带测微尺(可选)

   高眼点大视野目镜WF15X/13mm,可带测微尺(可选)

   高眼点大视野目镜WF20X/10mm,可带测微尺(可选)

物镜(长距平场消色差物镜):LMPL5X/0.125  WD15.5mm

             LMPL10X/0.25  WD8.7mm

             LMPL20X/0.40  WD8.8mm

             LMPL50X/0.60  WD5.1mm

             LMPL100X/0.80  WD2.00mm(可选)

转换器:内定位四孔转换器,内定位五孔转换器(可选)

调焦机构:低手位粗微调同轴调焦机构,粗动每转行程38 mm;微调精度0.02mm

载物台:三层机械移动平台,面积180mmX155mm,右手低手位控制,行程:75mm×40mm

工作台板:金属载物台板(中心孔Φ12mm)

落射照明系统:落射式柯拉照明系统,带可变孔径光栏和中心可调视场光栏,自适应宽电压100V-240V,单颗5W 暖色LED灯,光强连续可调

落射式柯拉照明系统,带可变孔径光栏和中心可调视场光栏,自适应宽电压100V-240V,6V30W卤素灯,光强连续可调(可选)

偏光附件:起偏镜插板,固定式检偏镜插板,360°旋转式检偏镜插板(可选)

滤色片:黄、绿、蓝、磨砂滤色片

金相分析系统:FMIA2020正版金相分析软件、索尼芯片300万摄像装置、0.5X适配镜接口、测微尺。

电脑:惠普商务机(可选)


金相图像分析软件系统

概述

金相图像分析软件系统,是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求,提高产品合格率,助力各实验室检验水平的提升,我们搜集各行业专家老师的需求意见,开发本套金相图像分析软件系统。

软件系统内包含了150个类别约700个常用子模块,基本上覆盖了常用的金相标准,适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别,满足行业检测要求。

鉴于新材料和进口牌号材料的不断增加,对于软件中尚未录入的材料及评定标准,可以度身定制和录入。


特性

软件安装更直观简洁

全新的软件安装、注册、标定引导模式,简单明了,通过默认提示即可完成。

需求标准可定制

标准检测模块外,可根据客户需求,特殊定制检测模块,如:企业标准、特殊行业标准等。

报告模板可修改

可为不同企业量身定做报告模板。

正版软件可升级

依据国家标准化委员会标准推行时间,进行软件免费升级。

适用电脑系统广

本软件可在Windows 7、Windows10 下安装运行。

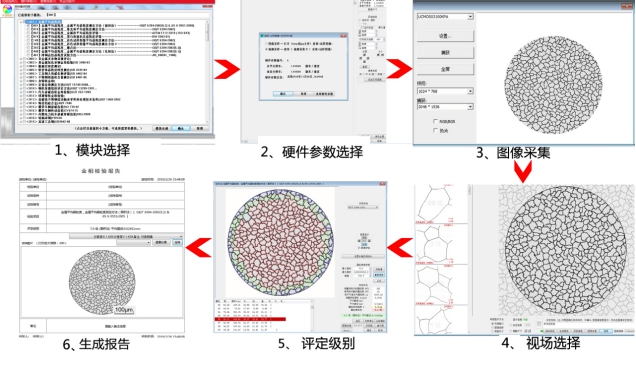

基本功能

1、评定级别

正确选择材料的执行标准,通过金相显微镜的摄像系统,把试样金相组织图片捕获拍照,进入评定级别界面:

(1)自动评级:在金相标准中有定量标准的(比如计算公式,百分比范围等),软件自动评级,给出金相级别,生成金相检测报告。

(2)比较评级:软件还可以根据样图和图库中的图谱进行对比,人为确定级别。

2、几何测量

软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度,点到圆心测量等多种测量工具,来满足用户的基本几何测量功能,得到相关测量数据。

 (1)数据导出:测量后的数据,可生成专用的图文并茂测量报告,也可直接导入EXCEL。

 (2)保存图像:测量后的数据,可以实现与图片的自动融合,直观明了展示测量部位的准确性。

3、查看图库

软件提供了查看图库功能,为用户提供了最新的国家标准级别图库。

4、定倍打印

软件提供了定倍打印功能,用户可以根据实际打印倍数要求,实现图片的定倍打印。

5、图像拼接

对于需要检测更大视场要求的客户,软件中提供了图像拼接功能,来实现更大视场图像拍摄的需求,解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。

6、专业功能

为客户提供了专业功能定制窗口,可以根据客户的需求定制相关功能模块:如图像的共聚焦、三维光图、图像数据库、图像对比。


金相分析软件系统组成

1、软件程序(U盘);

2、加密狗:USB型;

3、文字资料:《使用说明书》(在U盘上);

4、0.01mm测微标尺。

5、CCD摄像装置。

6、适配镜接口。

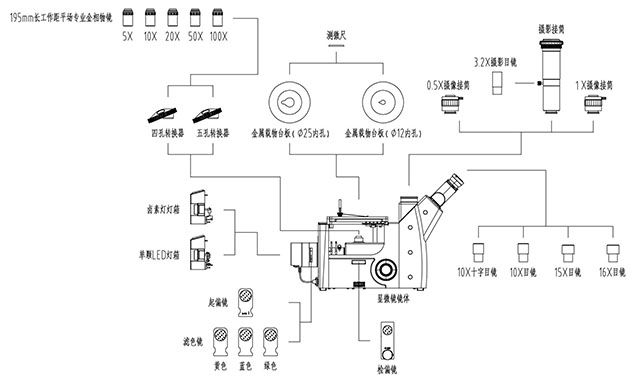

电脑型金相显微镜配置图

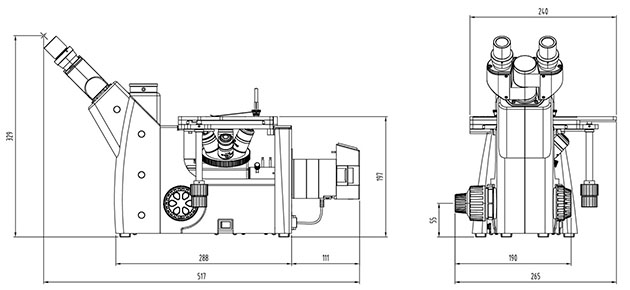

电脑型金相显微镜尺寸图
