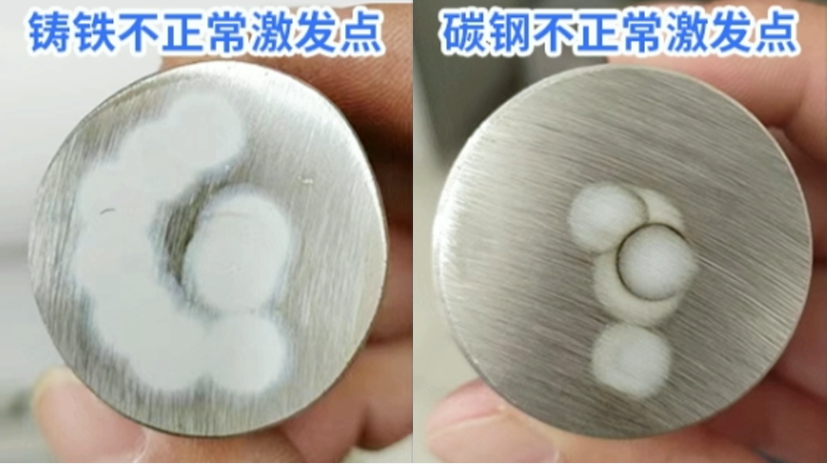

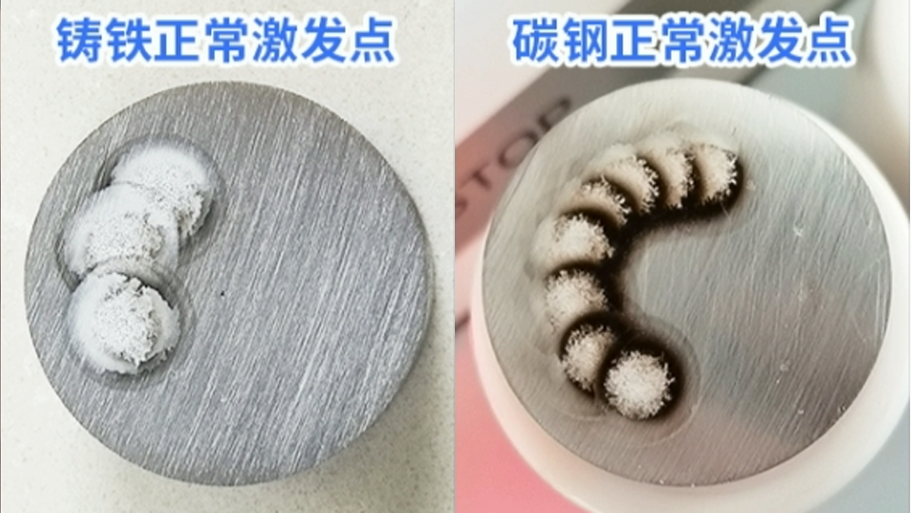

光谱仪激发点发白主要有哪些因素导致
光谱仪激发点发白主要可以归纳为氩气系统、样品制备、电极与激发台这几方面因素影响
1. 氩气系统问题（*常见原因）
氩气是光谱分析的保护气体，其纯度和流量直接决定激发环境的质量。
氩气纯度不足： 如果氩气纯度低于 99.999%（特别是含有氧气或水蒸气），激发斑点通常会呈现灰白色，且斑点中心可能有烟雾状沉积，导致碳（C）、硫（S）、磷（P）等非金属元素分析强度大幅下降。解决方案更换氩气
气路泄漏或堵塞：
漏气： 激发台密封圈老化或气管连接处漏气，会导致空气进入激发室，使斑点发白、边缘模糊。
堵塞： 排气管道或水杯过滤器堵塞，导致废气无法及时排出，激发斑点会变大、发白。
解决方法清理管道和水杯过滤器
冲洗时间不足： 激发前的预冲洗时间不够，火花室内的空气未被完全置换，也会导致激发点发白。
2. 样品制备与放置
表面处理不当：
样品表面有油污、水渍、氧化皮或涂层。
打磨纹路如果不一致或过于粗糙，不平整。
样品缺陷： 样品本身存在气孔、缩孔、裂纹或夹杂物，激发时会产生异常放电
放置位置： 样品没有完全覆盖激发孔，或者激发台未压紧导致漏气，会使斑点一侧发白。
3. 电极与激发台（火花室）状态
这是激发发生的物理核心区域。
电极磨损或污染：
钨电极**磨损、变钝或积碳严重，会改变放电间隙，导致激发能量不稳定，导致激发点发白。方法更换新的钨电极
电极与样品的距离（极距）如果不准确（无锡杰博仪器光谱仪通常标准为3.5-4mm左右），也会影响激发效果。方法用极距规固定钨电极
激发台脏污： 火花室内壁沉积了过多的灰尘，会吸附空气中水分子，造成激发台内氩气不纯。方法清理激发台
下一篇：没有了！
推荐阅读
-
策马启新程 智造谱华章——无锡杰博仪器科技有限公司2026年开工大吉2026-04-30
-
无锡杰博邀请外国友人共同观看反法西斯战争胜利 80 周年阅兵式2026-04-30
-
杰博仪器亮相第二十三届中国国际铸造博览会 技术魅力燃爆全场2026-04-30
-
杰博仪器亮相宁波铸造展会 以创新科技赋能行业未来2026-04-30
-
无锡杰博科技欢迎安徽省铸造学会领导莅临2026-04-30
-
阿尔及利亚客户来我公司考察学习直读光谱仪操作2026-04-30
