直读火花光谱仪(OES)检测金属薄板注意事项

作者:JIEBO 浏览:2

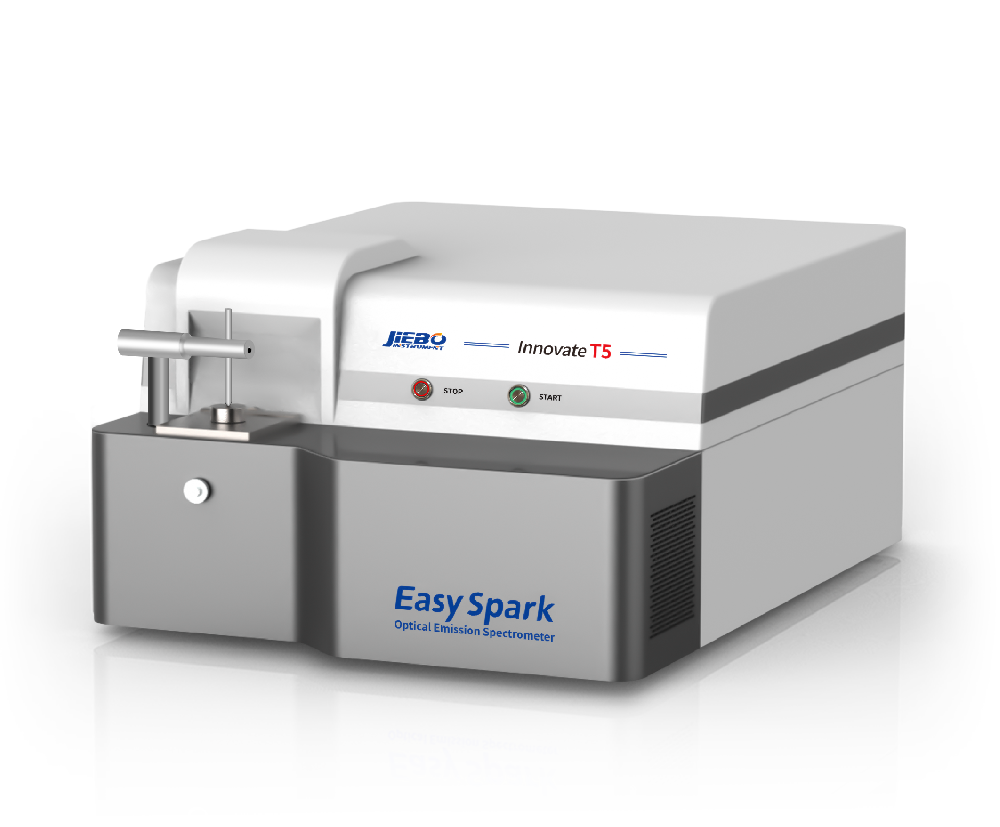

T5 右.png

一、样品要求与前处理(用户自行处理)

  1. 厚度控制:常规直读光谱仪检测建议样品厚度≥1mm,过薄易击穿、漏气,导致数据失真;厚度<0.8mm不建议采用常规OES激发检测。

  2. 表面处理:去除样品表面氧化皮、油污、涂层、锈蚀及镀层;采用砂轮或砂纸均匀打磨,保证表面平整,无深沟、孔洞、毛刺。

  3. 样品固定:检测前将薄板垫平、夹紧,避免悬空、翘曲;可在薄板上方垫同材质厚板或纯铜块,增强散热,防止激发击穿。

  4. 检测区域:避开折弯处、焊缝、边缘及严重变形区域,选择平整均匀部位测试。



二、仪器参数设置(联系设备厂商)

  1. 降低激发能量:采用低电流、低电压、短预燃时间的薄板专用分析程序,避免能量过高烧穿样品。

  2. 激发间距:激发点间距不小于5mm,防止前一激发点热影响区及热变形干扰后续检测结果。

  3. 匹配分析方法:选用薄板对应材质分析通道,减少系统误差。



三、检测过程控制

  1. 多点测试:薄板均匀性较差,单次结果代表性不足,应至少激发35个有效点,取平均值作为*终结果。

  2. 异常判断:激发过程中若出现异常声响、漏气、样品烧穿、火光发白等情况,该点数据作废,立即停止激发并更换位置。

  3. 易波动元素关注:碳、硫、磷、氮等元素易受氧化、漏气、过热影响,结果波动较大,需重点复核;硅、锰等元素受热效应影响明显,应严格控制激发条件一致。



四、常见问题与预防

  1. 数据忽高忽低:多为样品未夹紧、表面不平、激发漏气所致,需重新固定、打磨样品。

  2. 碳、硫结果偏高:多由表面油污、氧化皮未清理干净或激发过热造成,应加强前处理并降低激发能量。

  3. 铬、镍等合金元素偏低:多为样品被击穿,空气进入激发区稀释信号,需更换点位并优化参数。

  4. 电极积碳、污染:多因薄板击穿、样品含油污或能量过高导致,应及时清洁电极,规范制样。



五、极薄样品替代方案

  厚度<0.8mm的极薄金属薄板,不建议使用直读光谱仪强行激发检测,可使用无锡杰博F6000手持荧光光谱仪(XRF)进行无损快速筛查;碳、硫等关键元素可采用剪碎制样,配合电弧燃烧炉与碳硫仪进行精准分析。
